Hallo liebe Modellbahner,

so einige Weißmetallbausätze sind nun fertig geworden.

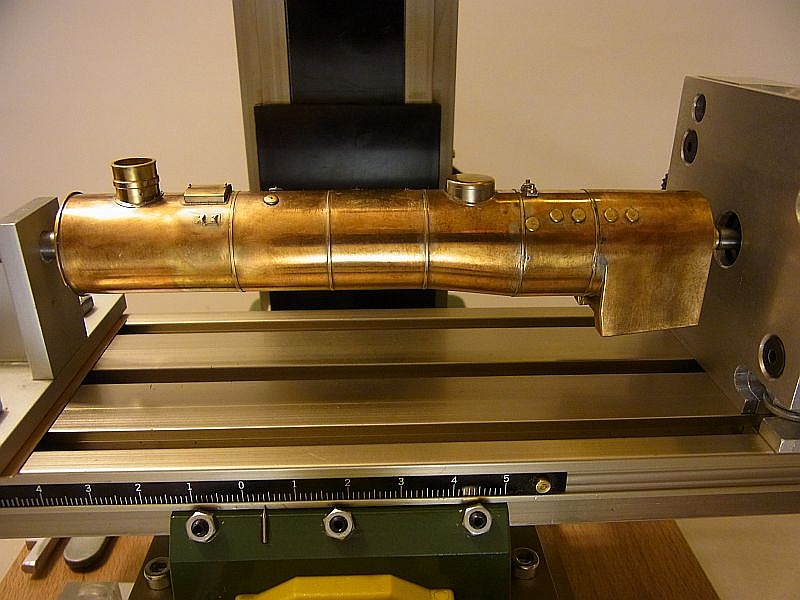

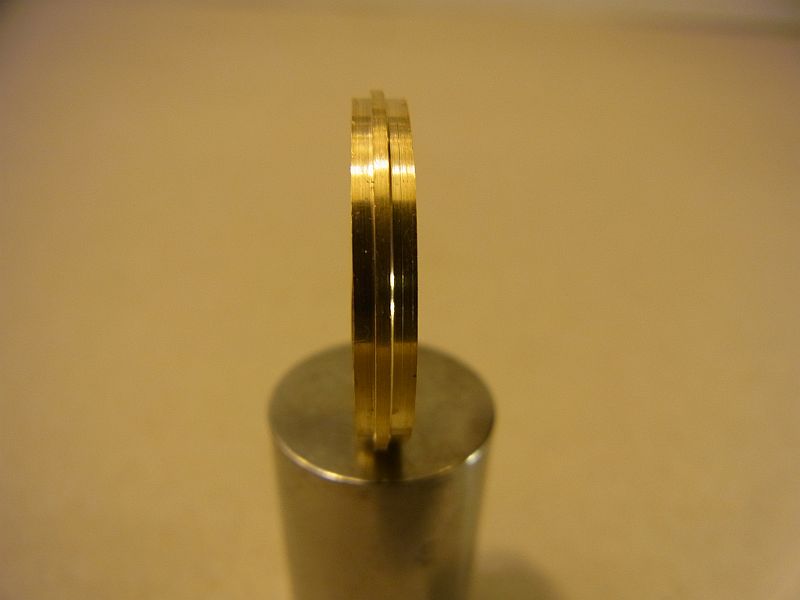

Jetzt habe ich Lust bekommen, eine BR 41 aus Messing zu fertigen, dabei möchte ich so viele Anbauteile wie möglich selber herstellen. Die Kesselhaut wurde mit 0,3mm Bronzeblech auf meiner Walze gerollt. Im Kern des Lokkessel befindet sich ein 12mm Messingstab auf dem die Kesselringe nach und nach mit dem Blech verlötet wurde. Zur Erleichterung habe ich den Messingstab mit Zentrierbohrungen versehen, so dass ich den Lokkessel in Spitzen um 360°drehen kann, um Bohrungen und Anbauteile gut bearbeiten zu können.

Freundschaftliche Grüße
Hans-Dieter

: 2.jpg (272.66 KiB) 9244 mal betrachtet

: 1.jpg (67.32 KiB) 9244 mal betrachtet

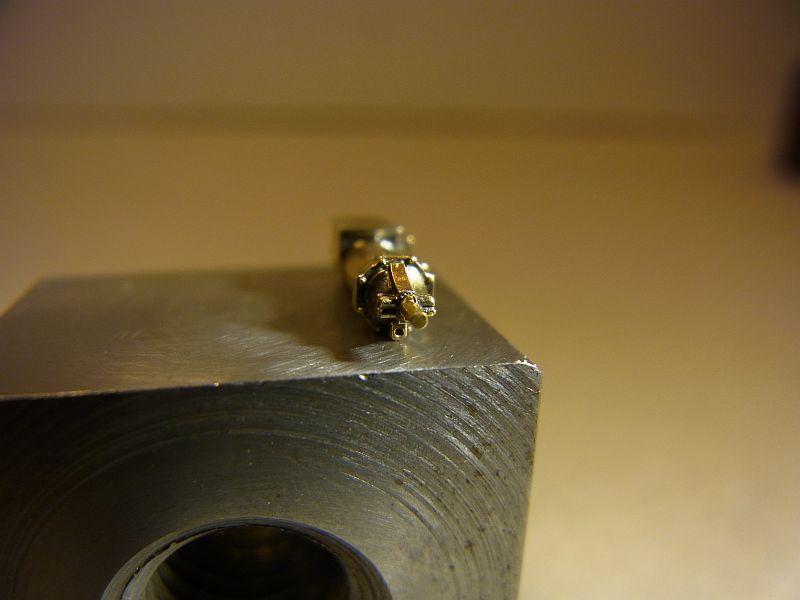

Hallo Modellbahner,

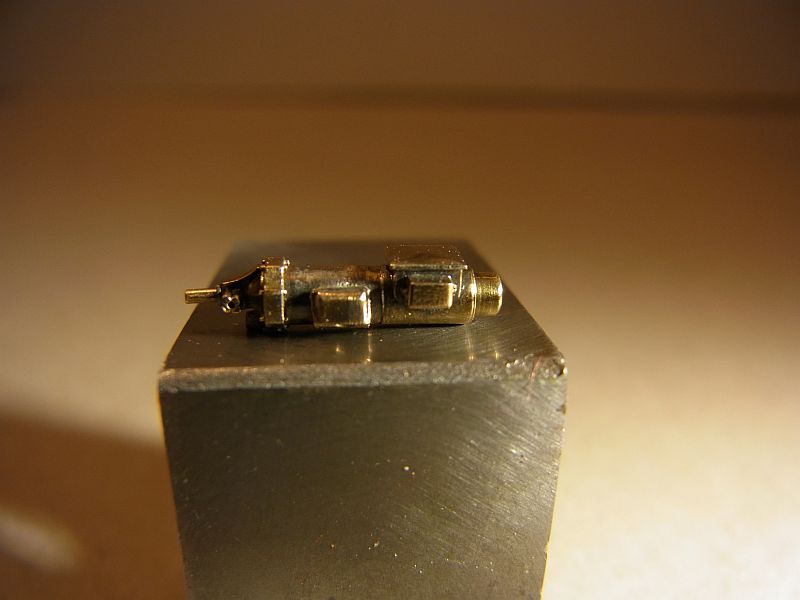

ein Generator mit 25 Teilen findet Platz auf die schon angebrachte Halterung.

Freundschaftliche Grüße

Hans-Dieter

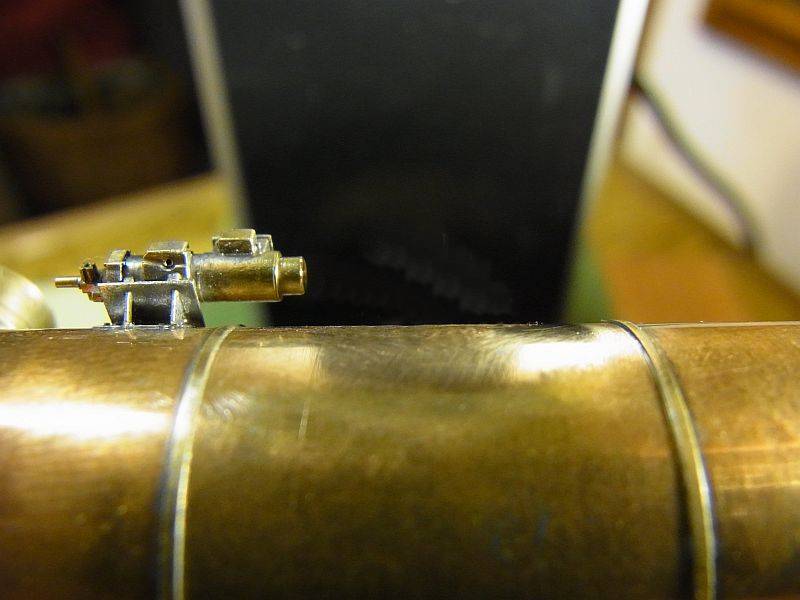

: 7.jpg (92.89 KiB) 9184 mal betrachtet

: 6.jpg (49.99 KiB) 9187 mal betrachtet

: 5.jpg (50.01 KiB) 9187 mal betrachtet

: 4.jpg (81.33 KiB) 9187 mal betrachtet

: 3.jpg (80.21 KiB) 9187 mal betrachtet

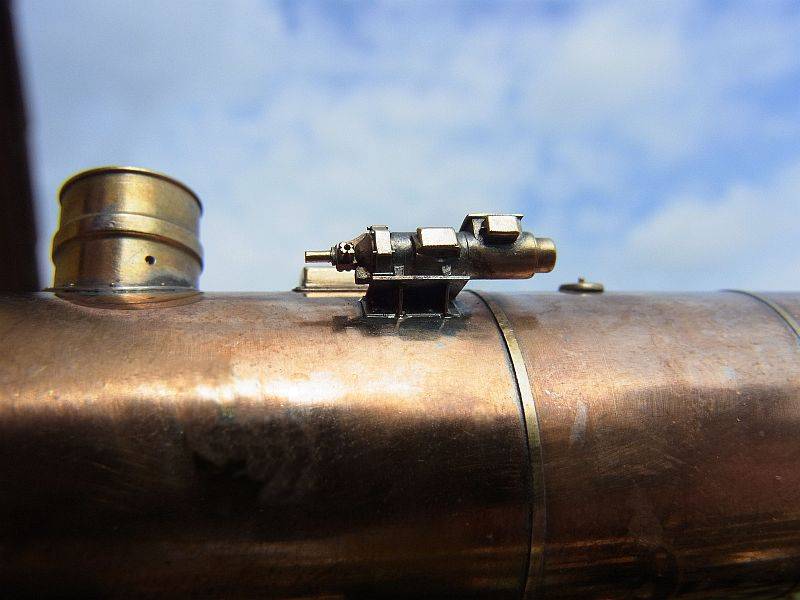

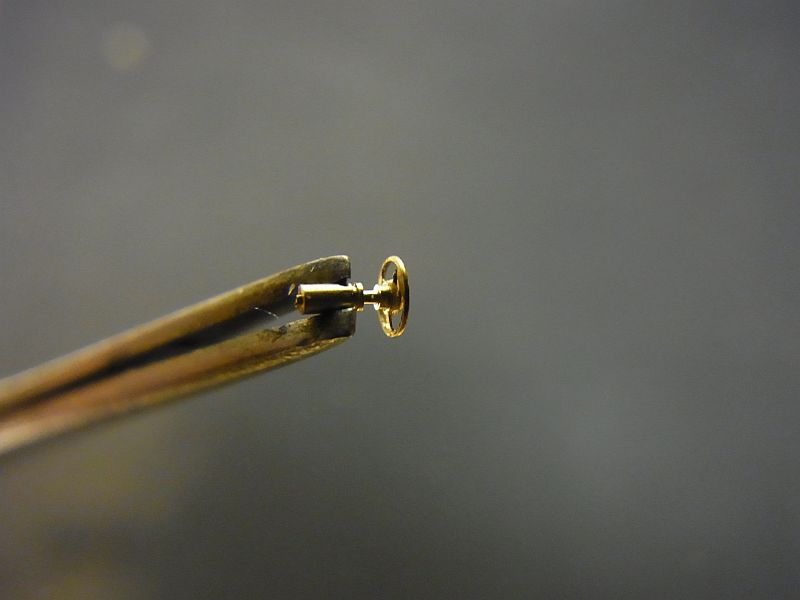

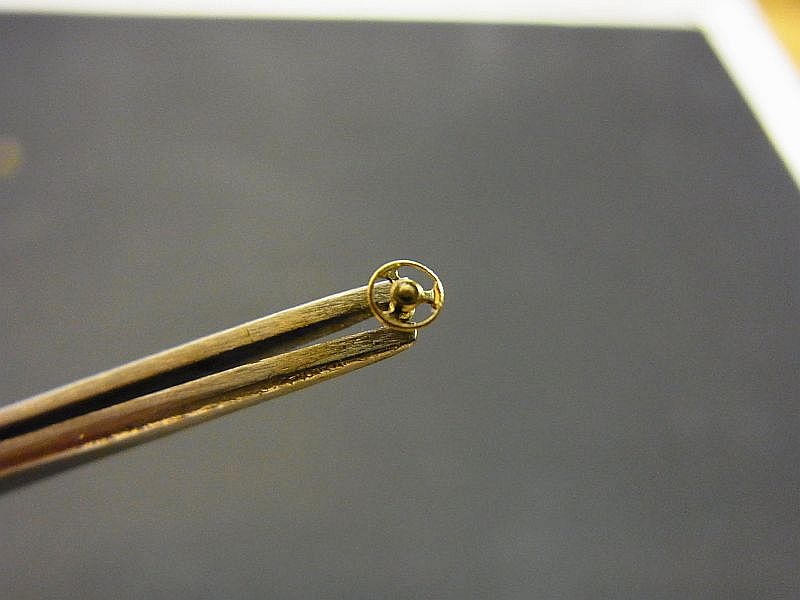

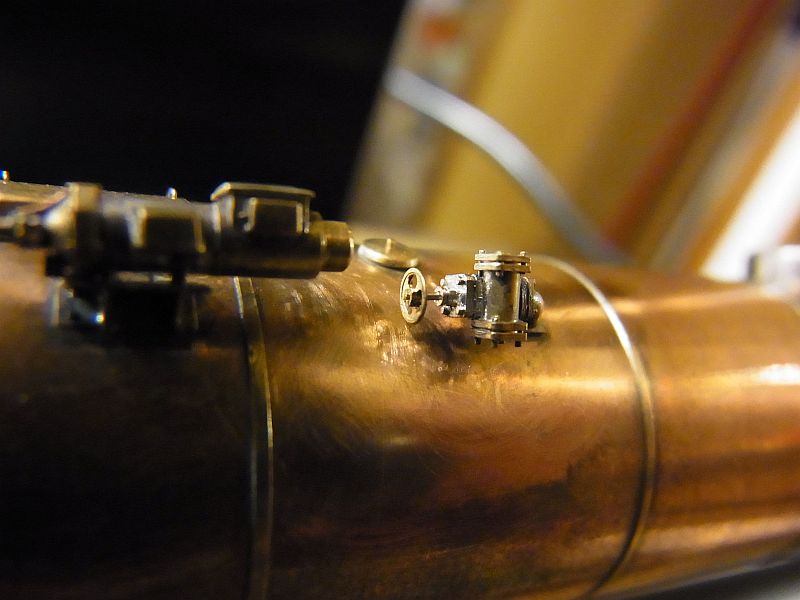

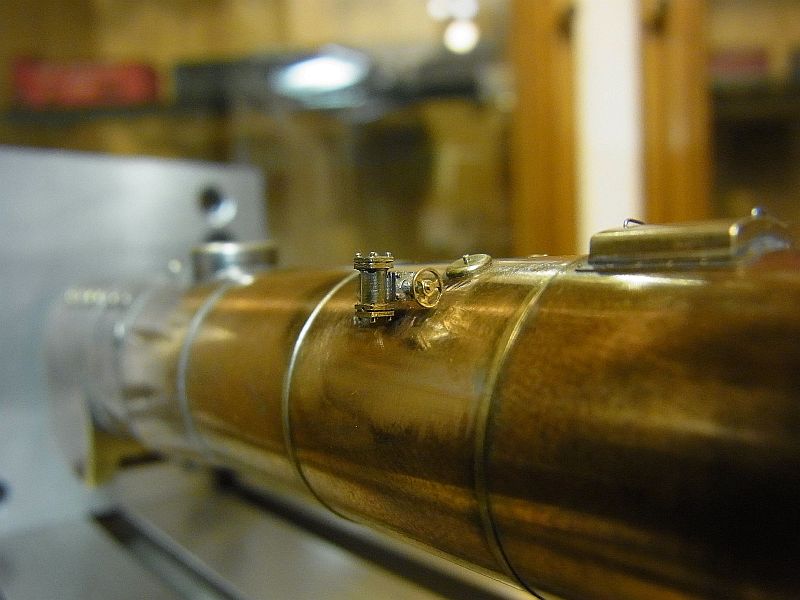

Hallo liebe Modellbahner,

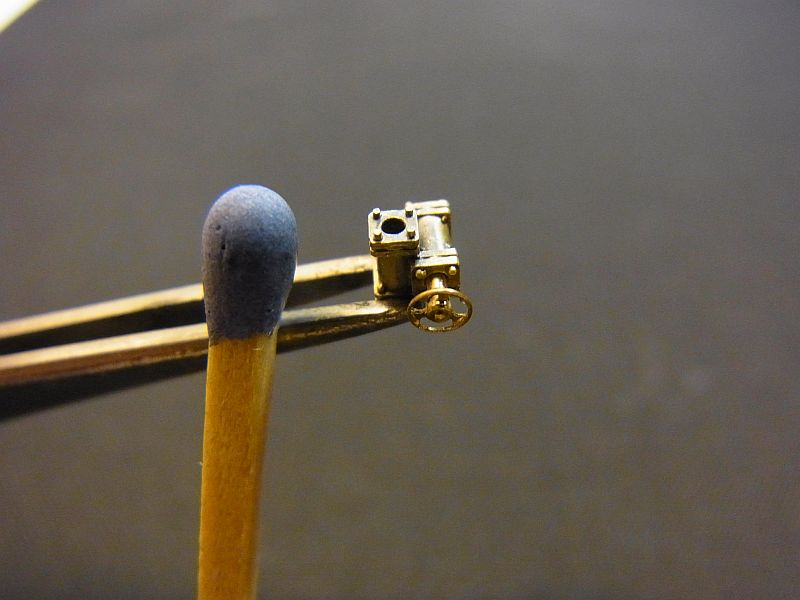

auch wenn es etwas unverständlich rüber kommt, in H0 sind meiner Zufriedenheit
die Ventile gelungen.
Demnächst entstehen die Stauschuten am Führerhaus, sowie das Führehaus aus 0,2mm
Bronzeblech.
Viel Spaß beim betrachten der Bilder.

Freundschaftliche Grüße

Hans-Dieter

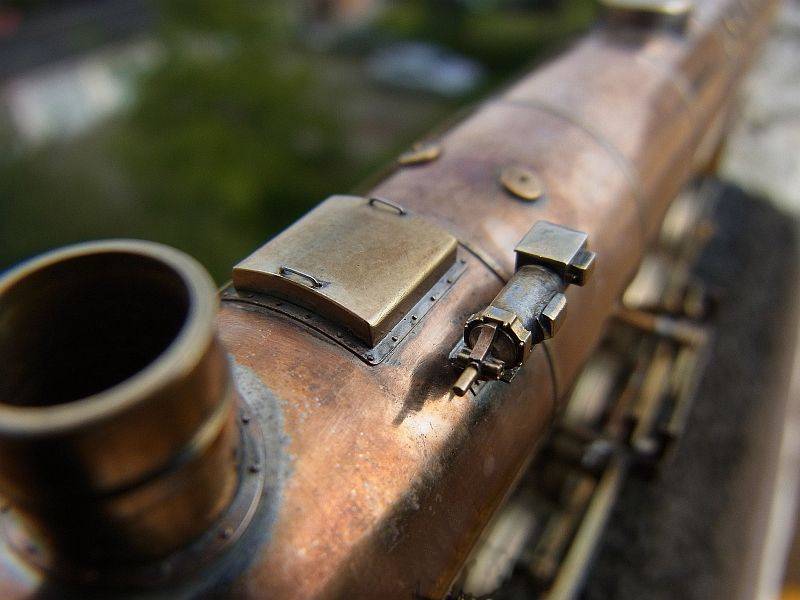

: 8.JPG (70.58 KiB) 9090 mal betrachtet

: 9.JPG (85.8 KiB) 9090 mal betrachtet

: 10.JPG (88.74 KiB) 9090 mal betrachtet

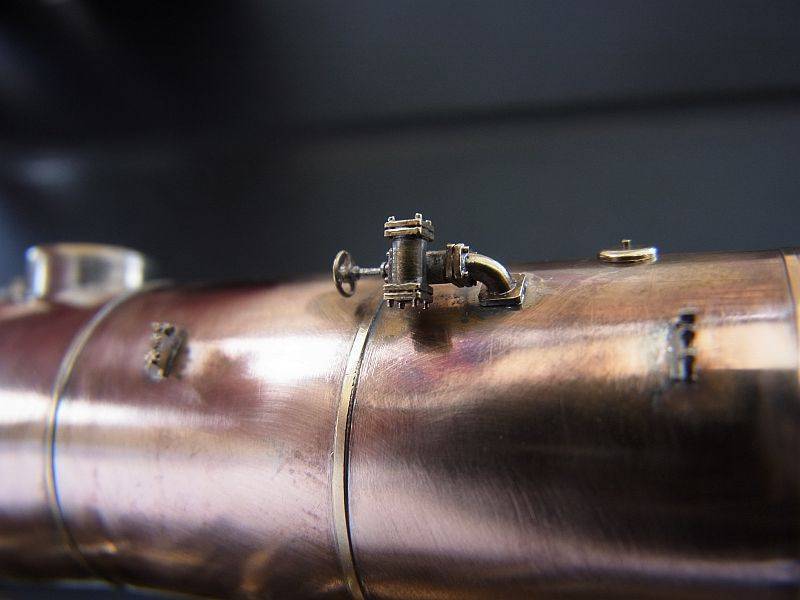

: 11.jpg (89.04 KiB) 9090 mal betrachtet

: 12.JPG (97.38 KiB) 9090 mal betrachtet

: 13.JPG (103.61 KiB) 9090 mal betrachtet

Hallo Modellbahner,

die Stauschuten sind fertiggestellt und eingelötet.

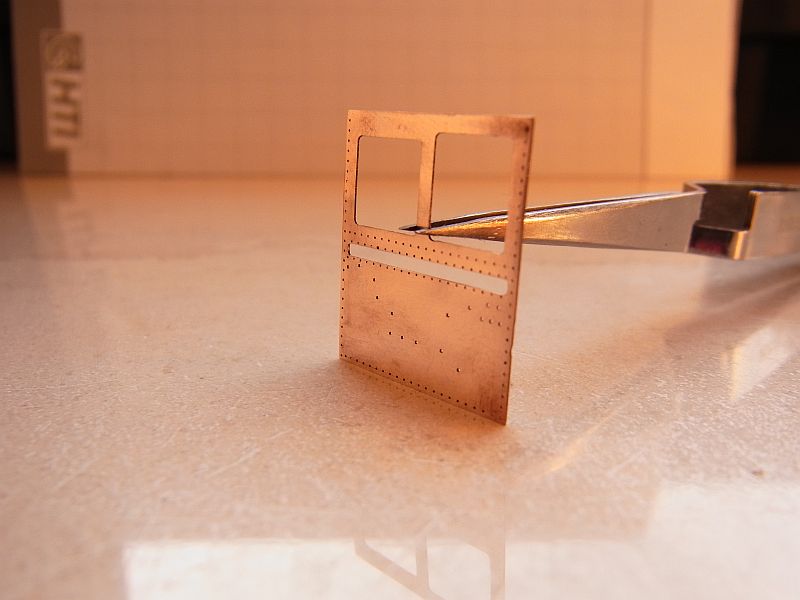

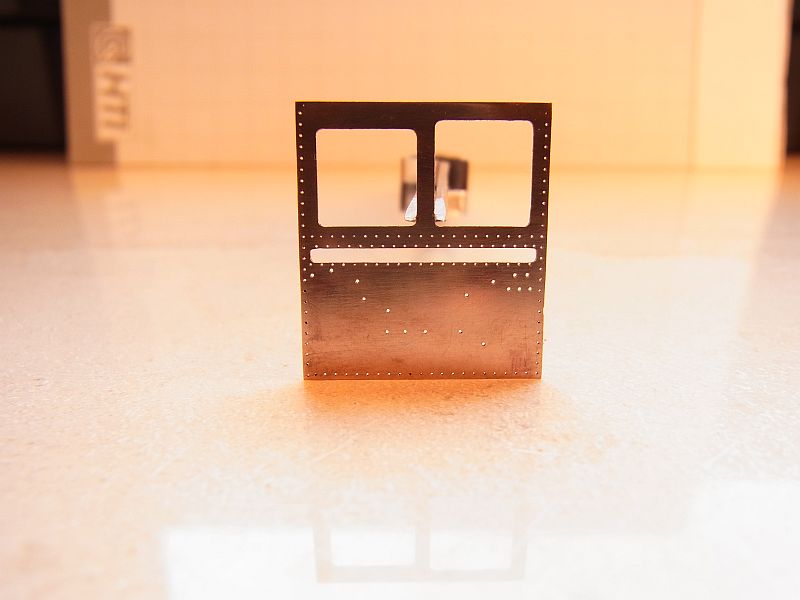

Das Führerhausseitenteil wurde mit 0,2 mm gebohrt, wodurch diese mit 0,2 mm
Messsingdraht nach und nach eingesteckt und verlötet werden. Somit die Nietimitate
gut zu sehen sind.
Die Fensterrahmen bestehen aus 0,1 mm Bronzeblech (sind nur aufgelegt, wie es auf dem Bild zu
sehen ist).

Das Ergebnis stelle ich vor.

Keine Panik es geht weiter, denn ich muss eine andere Baustelle bedienen.

Freundschaftliche Grüße
Hans-Dieter

: 16.jpg (83.49 KiB) 9036 mal betrachtet

: 17.jpg (89.59 KiB) 9036 mal betrachtet

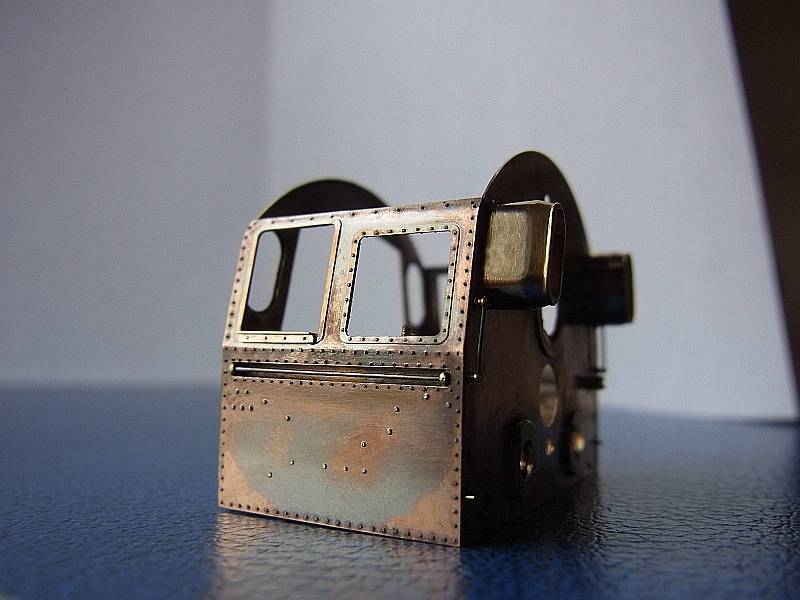

: Führerhaus 6.jpg (47.67 KiB) 9036 mal betrachtet

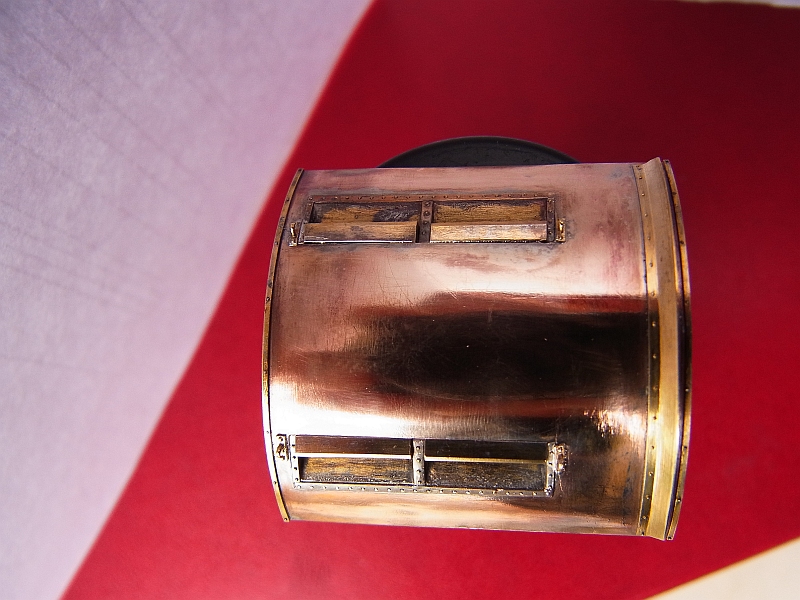

Hallo liebe Modellbahner,

es wird Zeit einige Bilder in diesem Forum vorzustellen.

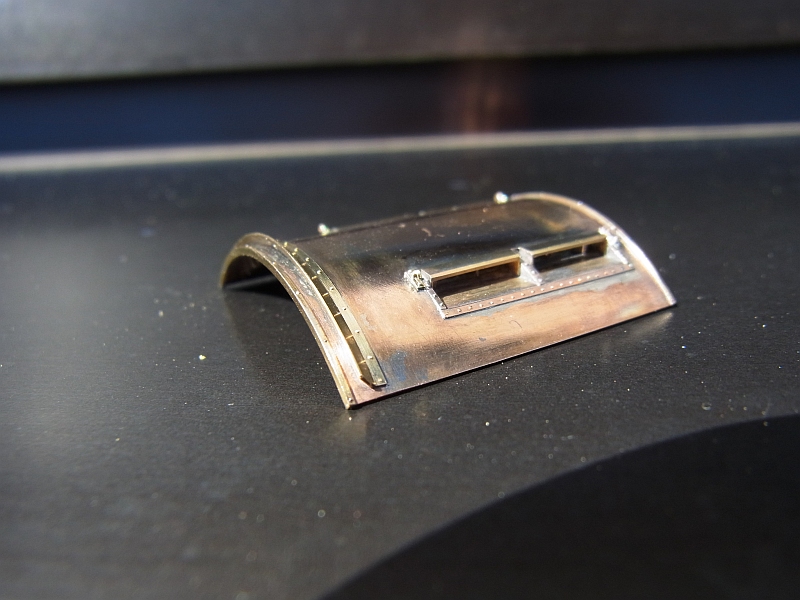

Das Dach habe ich mit meiner kleinen Blechwalze gebogen, sowie den Windabweiser an der Drehmaschine gefertigt.

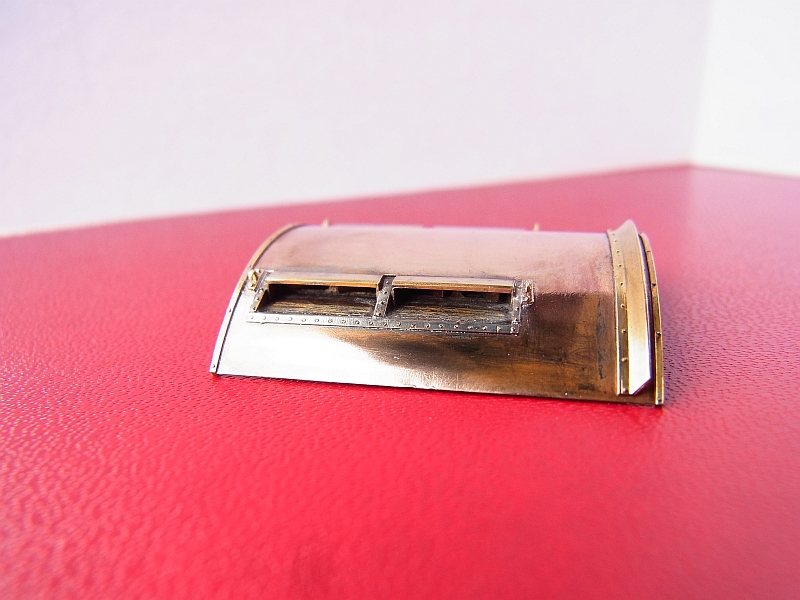

: Dach 08.jpg (294.77 KiB) 7792 mal betrachtet

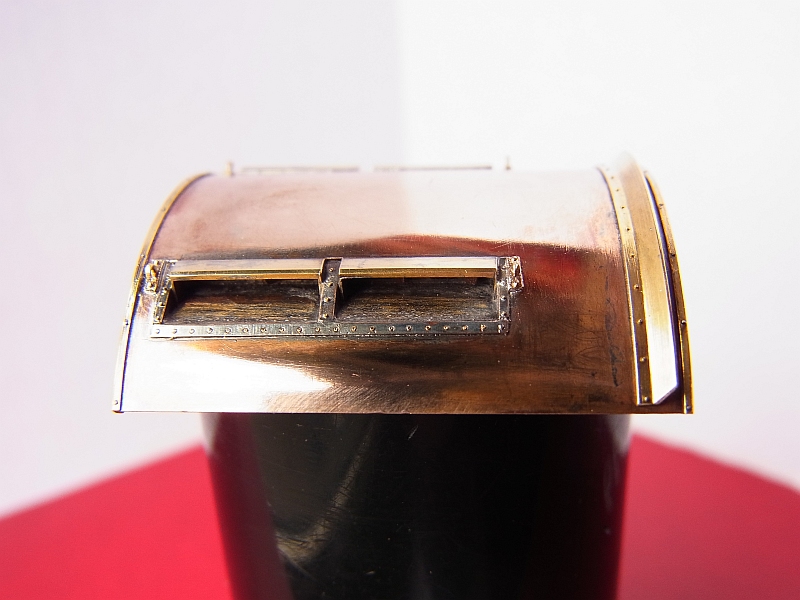

: Dach 07.jpg (274.35 KiB) 7792 mal betrachtet

: Dach 06.jpg (333.42 KiB) 7792 mal betrachtet

: Dach 05.jpg (303.62 KiB) 7792 mal betrachtet

Freundschaftliche Grüße
Hans-Dieter

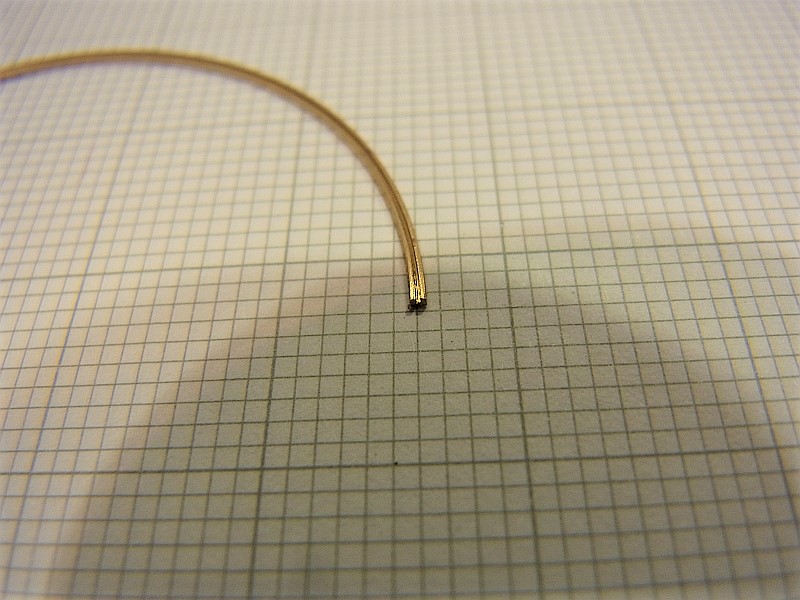

Hallo liebe Modellbahner,

Was ich noch zum Dach erwähnen möchte, die Rundung wurde beiderseitig mit ein U-Profil stabilisiert.

: Dach 01.jpg (181.04 KiB) 7656 mal betrachtet

Freundschaftliche Grüße

Hans-Dieter

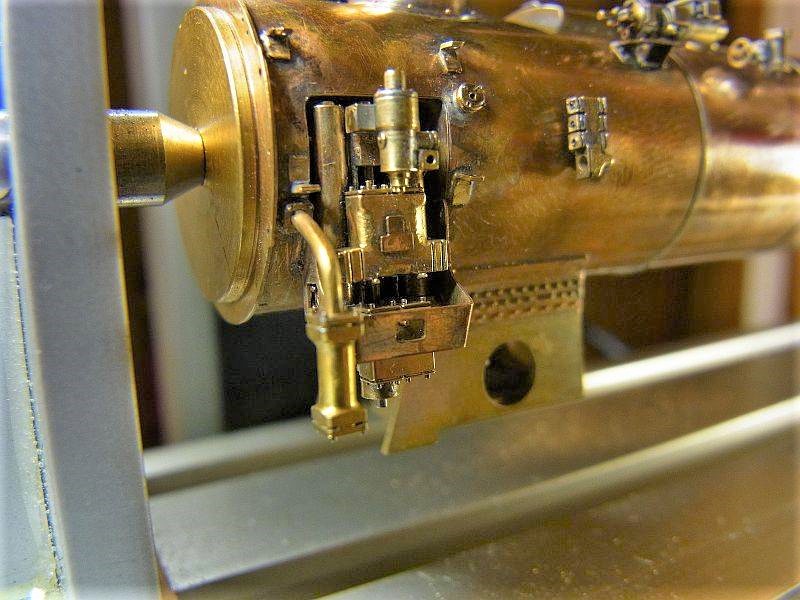

Hallo liebe Modellbahner,

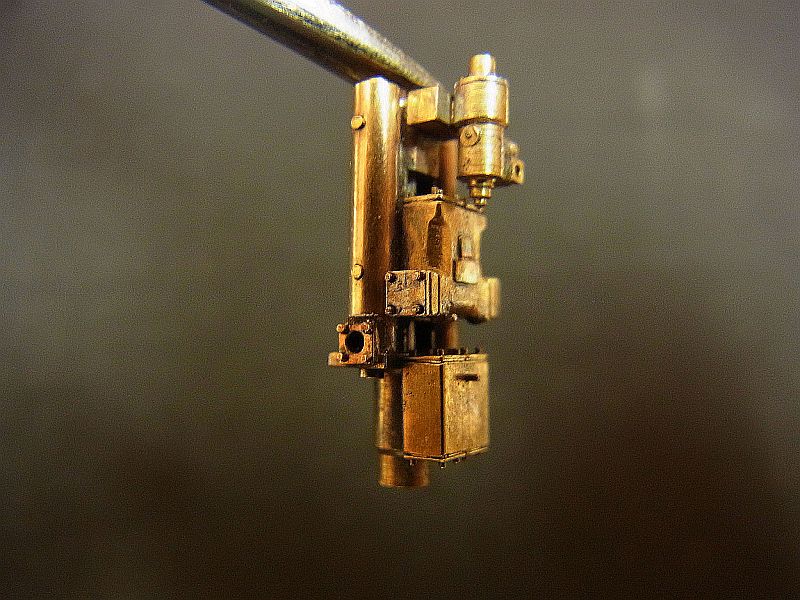

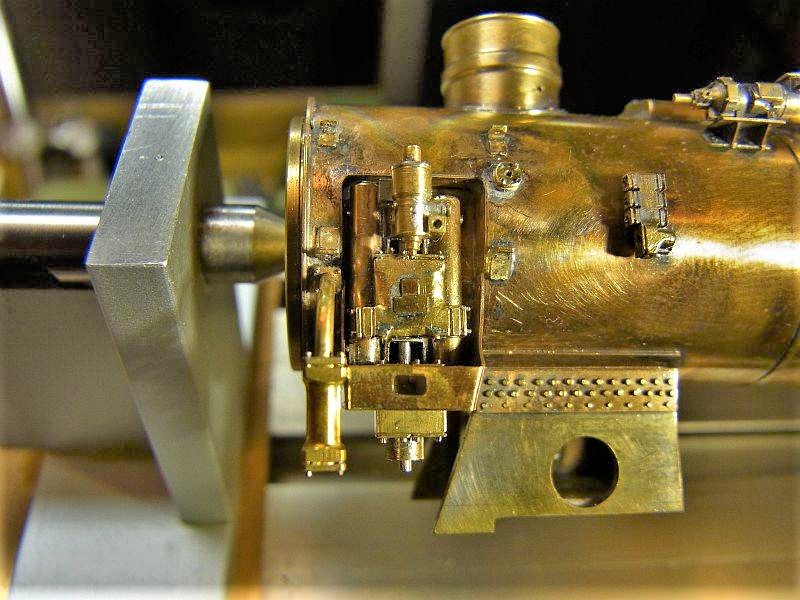

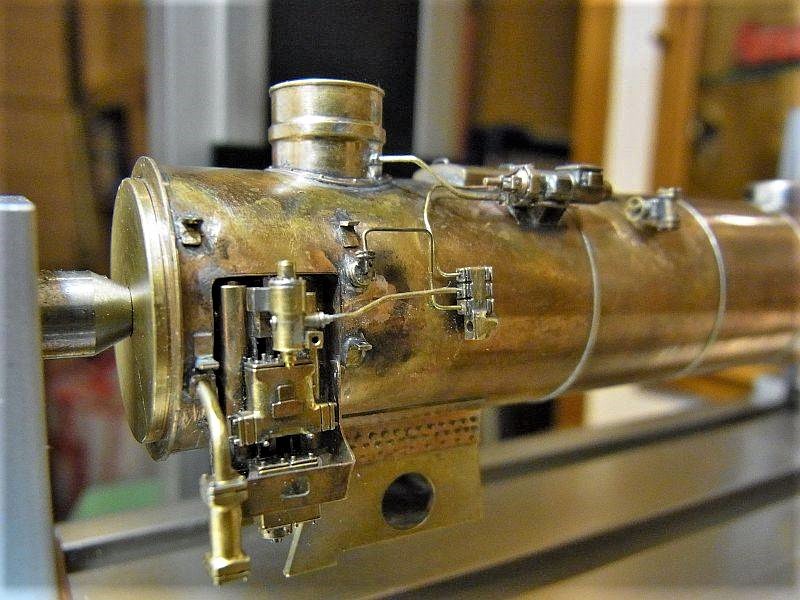

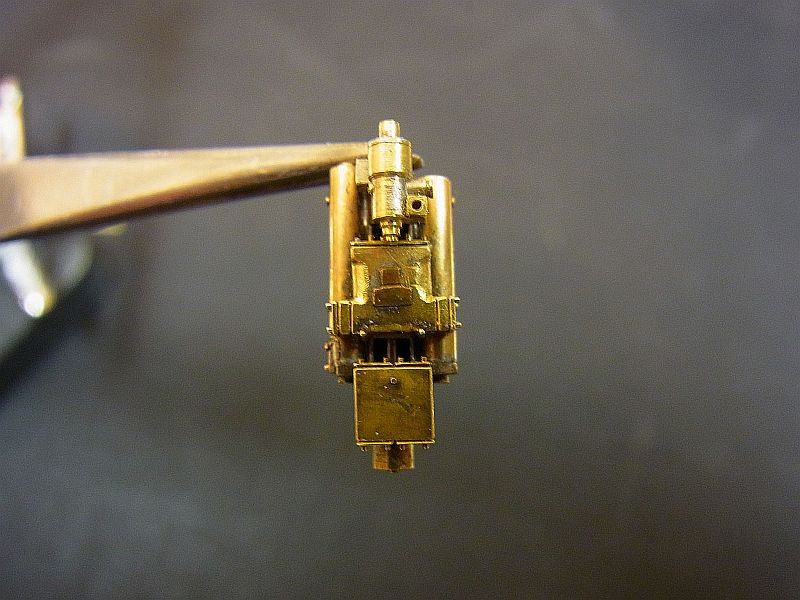

vorstellen möchte ich eine Heinl-Mischvorwärmepumpe aus 62 gefertigten Teilen.
Für eine gegossene Form konnte ich mich nicht entscheiden, da dieses Modell nur aus selbst gefertigten Teilen entstehen soll.
Ein Kompromiss muss ich eingehen-die Speichenräder, die ich schon lange von Teichmann bekommen habe. Leider fertigt der Gießer von Teichmann keine Rohlinge mehr, echt schade.
Der angelötete Kesselfestbock, der auch aus 90 Teilen zusammen gelötet ist, hat die vorbildliche Position bekommen.

Das Fahrwerk erhält einen Messingbarrenrahmen mit 4 gefederten Treibräderachsen.

Freundschaftliche Grüße

Hans-Dieter

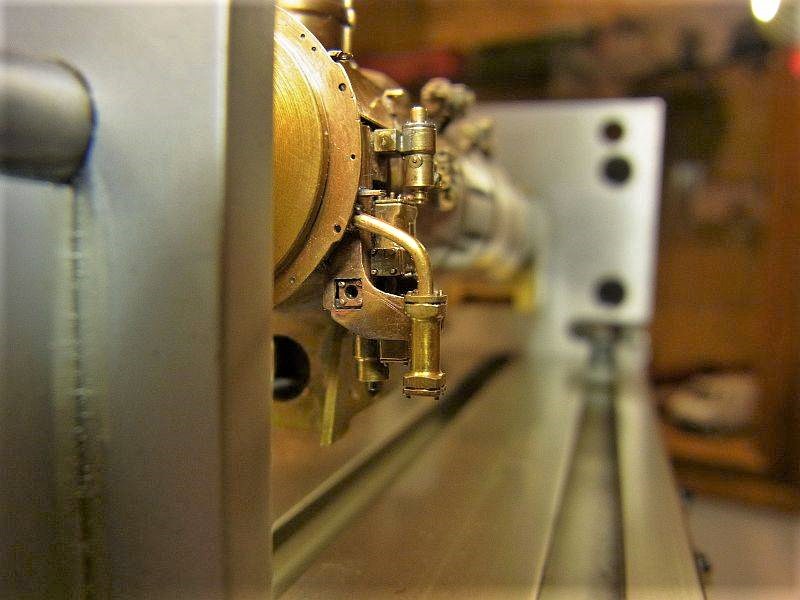

: Heinl-M 1.JPG (119.49 KiB) 7817 mal betrachtet

: Heinl-M 2.JPG (144.69 KiB) 7817 mal betrachtet

: Heinl-M 3.JPG (143.35 KiB) 7817 mal betrachtet

: Heinl-M 4.JPG (102.3 KiB) 7817 mal betrachtet

: Heinl-M 5.JPG (136.55 KiB) 7817 mal betrachtet

: Heinl-M 6.JPG (146.44 KiB) 7817 mal betrachtet

Hallo liebe Modellbahner,

weiter geht es...

Freundschaftliche Grüße

Hans-Dieter

: gefrästes Seitenteil mit beweglichem Gleitlager

: Seitenteil aus 1mm Messingblech, dazu das Gleitlager

: ein Radrohling

: meine Art die Räder zu bearbeiten, wird wie folgt
in Bildern dargestellt.; 24.jpg (165.27 KiB) 7703 mal betrachtet

: ein angefertigtes Teil, speziell für die Treibräder; 25.jpg (288.22 KiB) 7703 mal betrachtet

: das angefertigte Teil wird auf die zentrierte Achse aufgesteckt.; 26.jpg (178.63 KiB) 7703 mal betrachtet

: überprüfen der Spitzen.; 27.jpg (172.53 KiB) 7703 mal betrachtet

: das rechte angefertigte Teil greift in die Speichen ein und wird durch umspannen beiderseitig in Spitzen alle 8 Treibräder bearbeitet.; 28.jpg (232.88 KiB) 7703 mal betrachtet

: mit einen speziellen geschliffenen Drehstahl wird das Profil bearbeitet.; 29.jpg (200.98 KiB) 7703 mal betrachtet

Hallo liebe Modellbahner,

nachdem die Treibräder mit den Gleitlagern auf den Achsen gepresst worden sind, wird der Rahmen gefertigt.

Freundschaftliche Grüße
Hans-Dieter

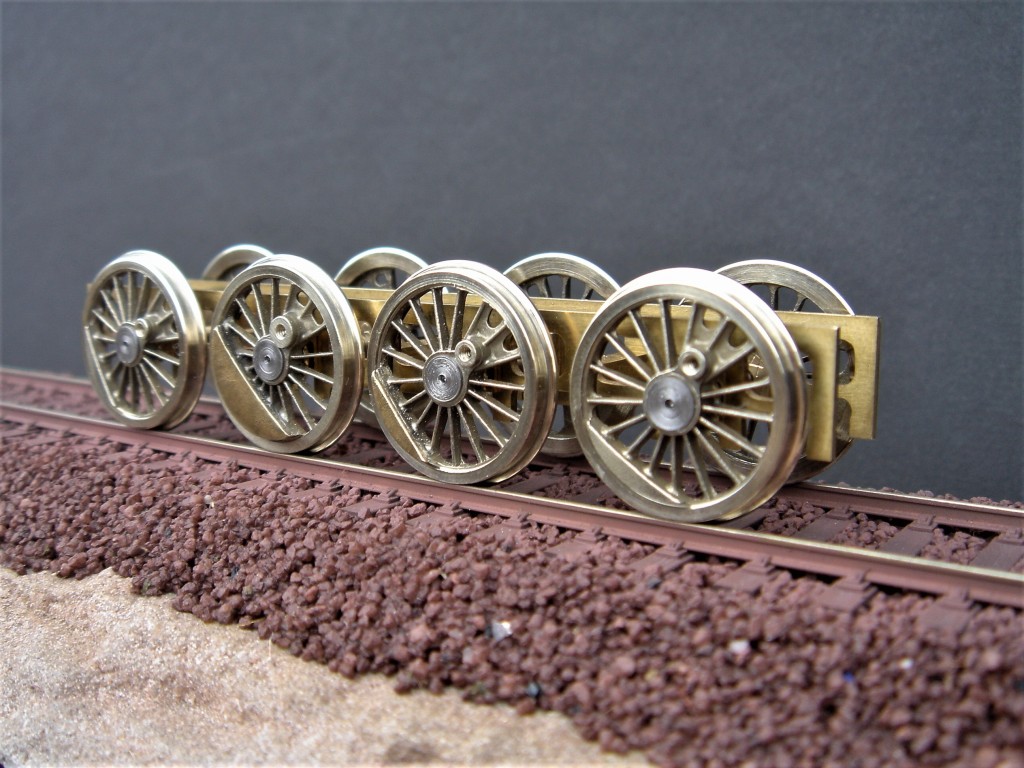

: Die in Spitzen gedrehten Räder laufen sehr gut.

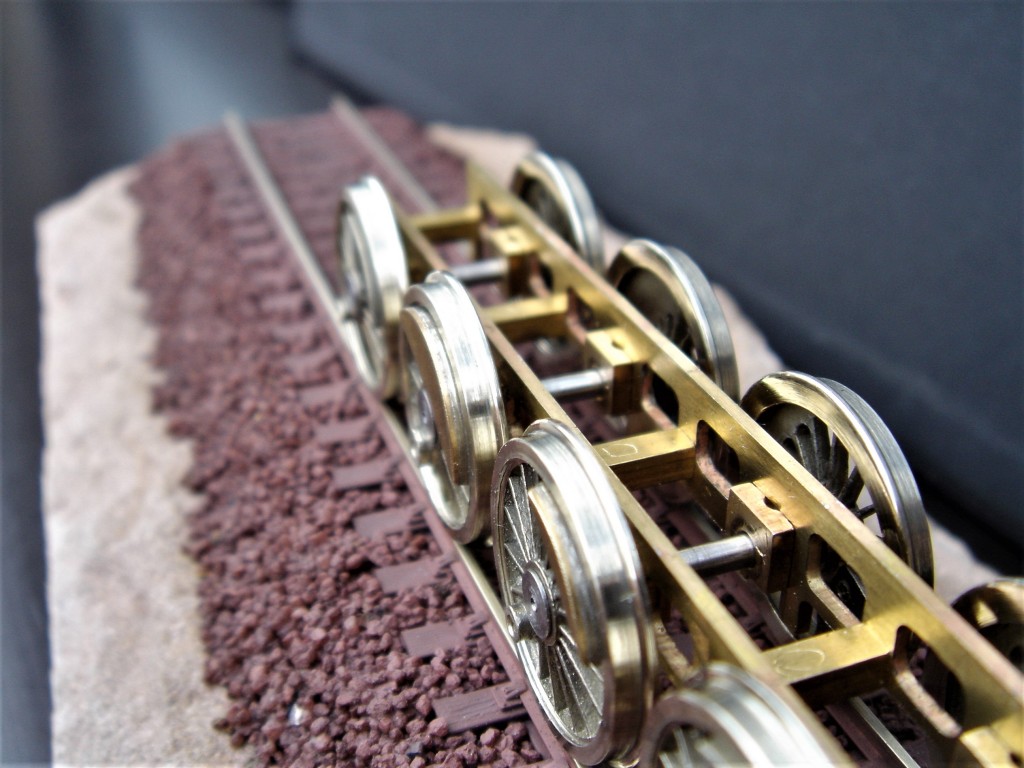

: Der Barrenrahmen noch im Rohbau

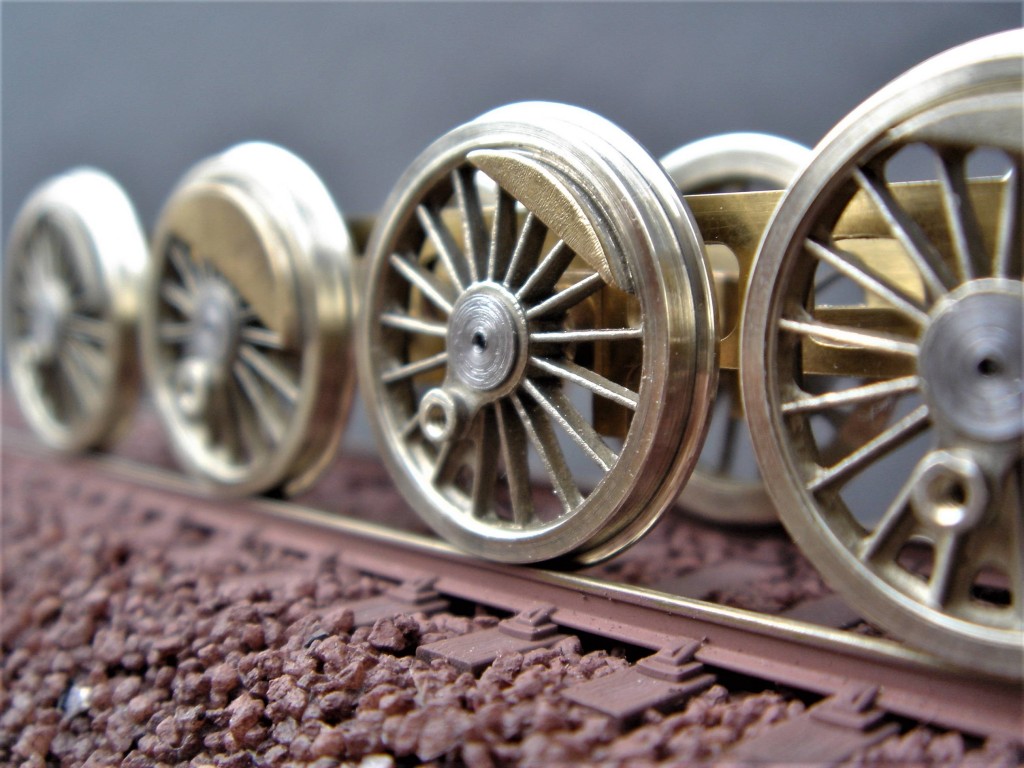

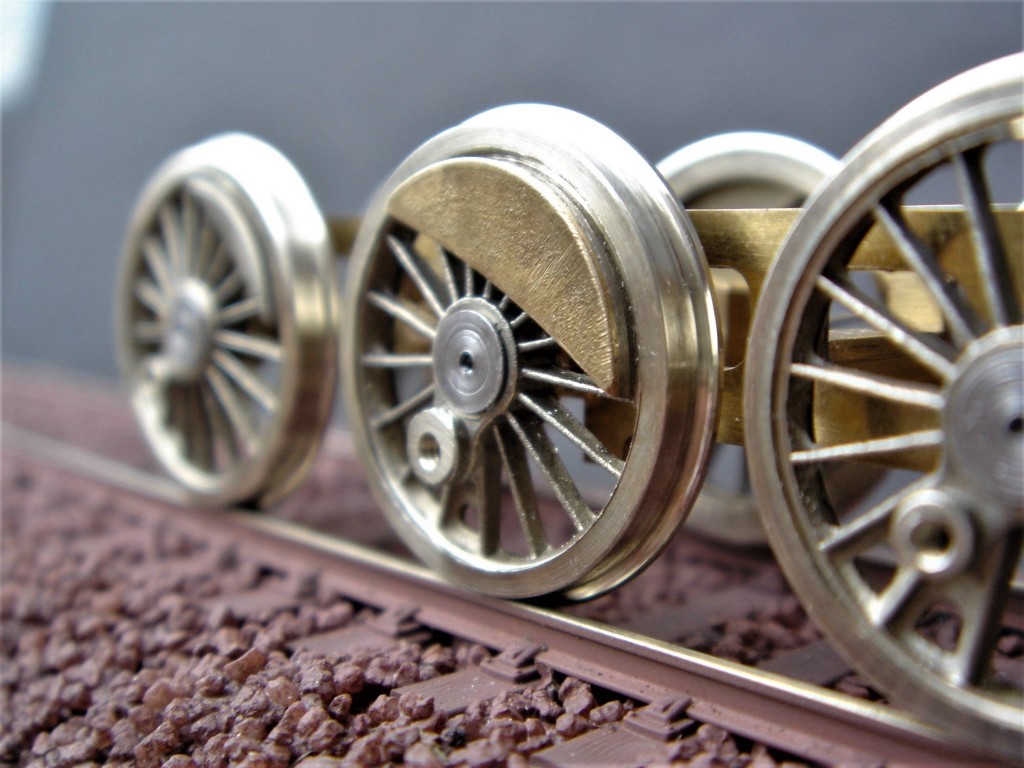

: Die Gegengewichte der Treibräder sind verstärkt.

: Die Gegengewichte habe ich nach dem Vorbild verstärkt.

Hallo liebe Modellbahner,

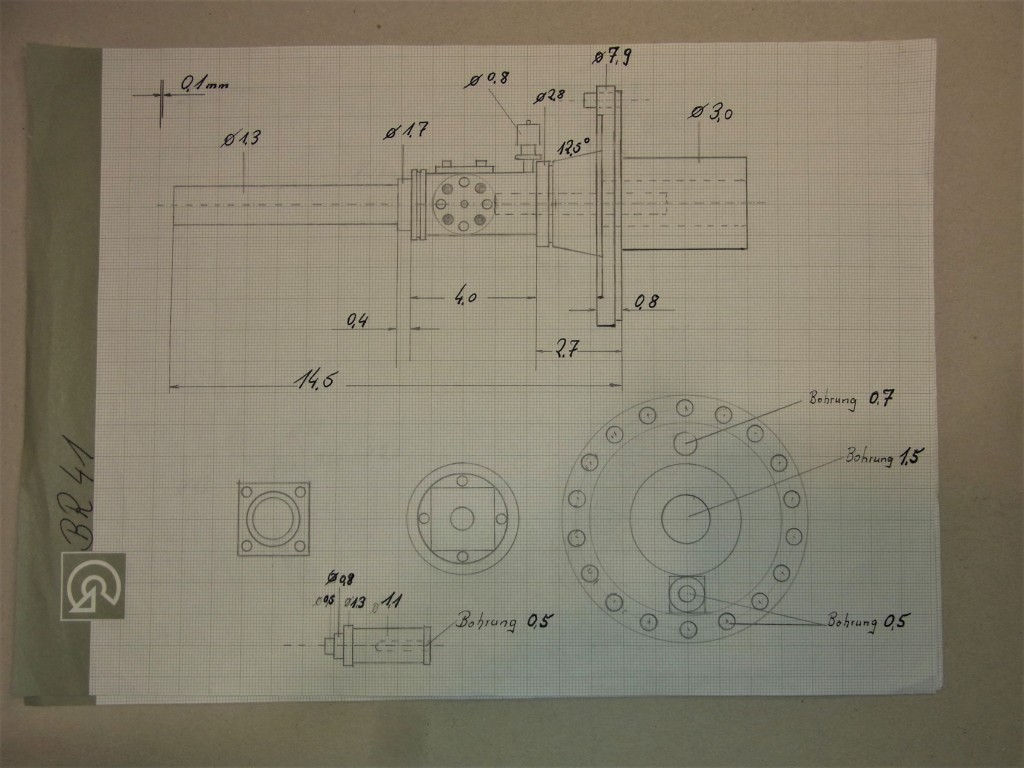

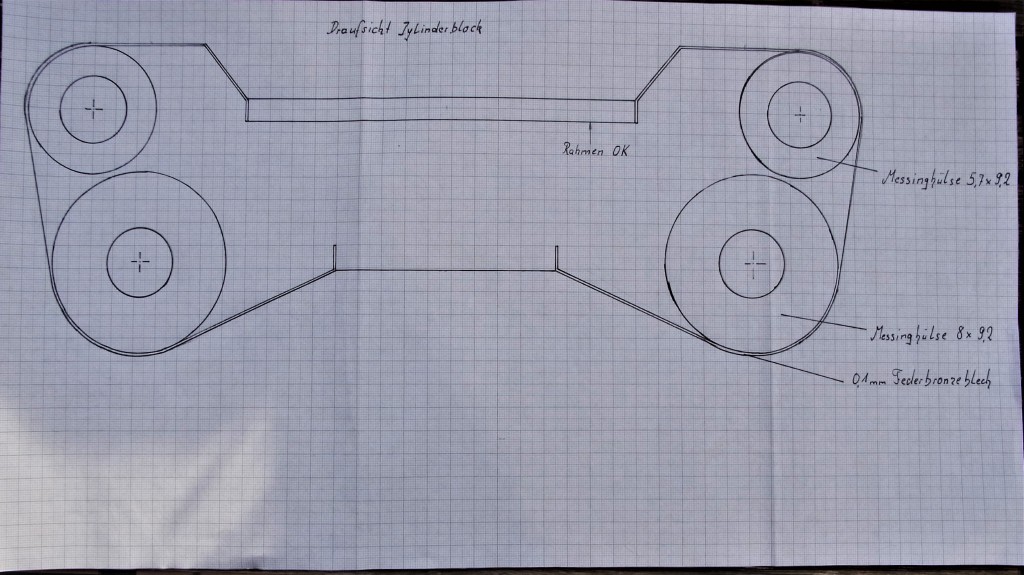

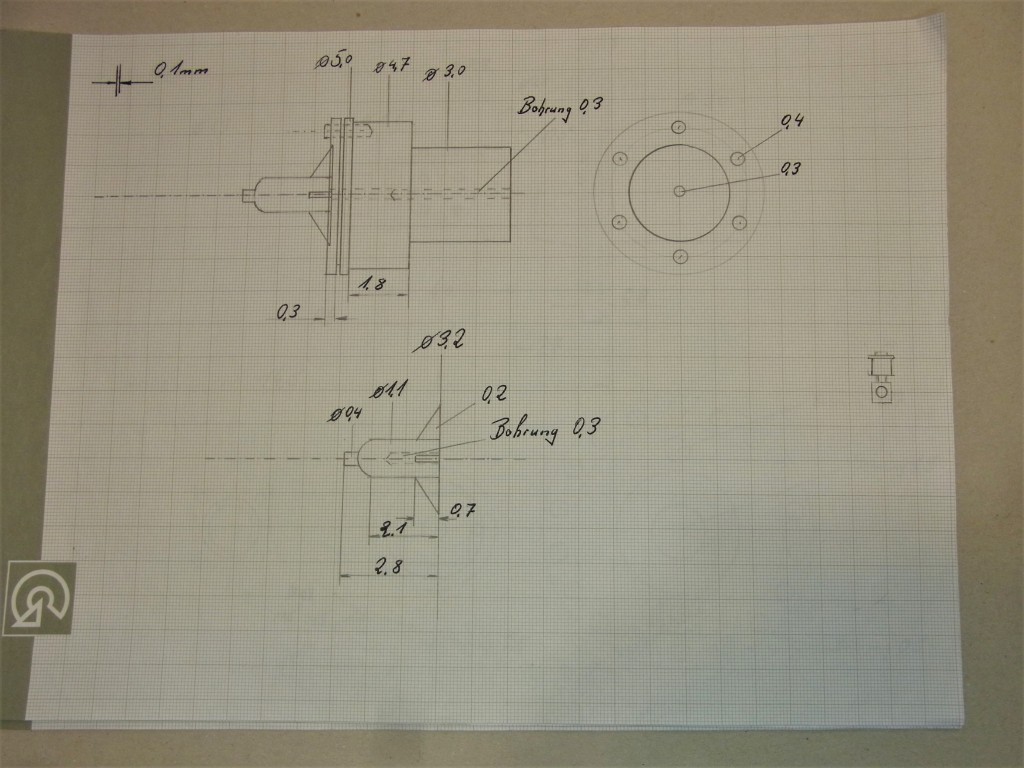

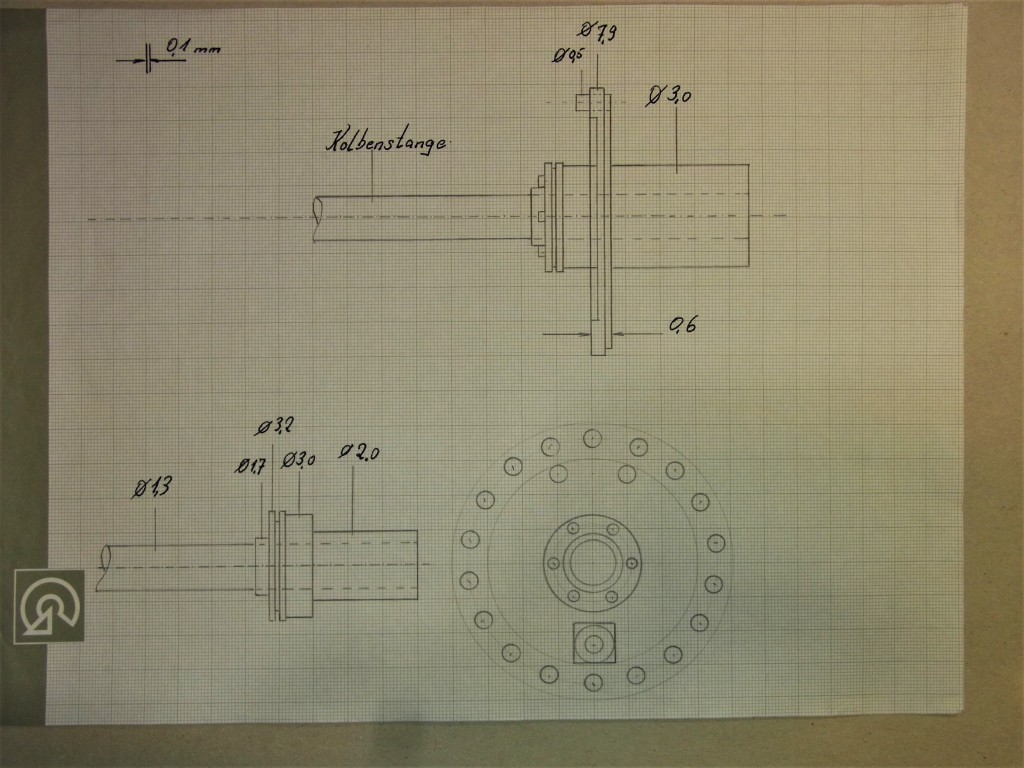

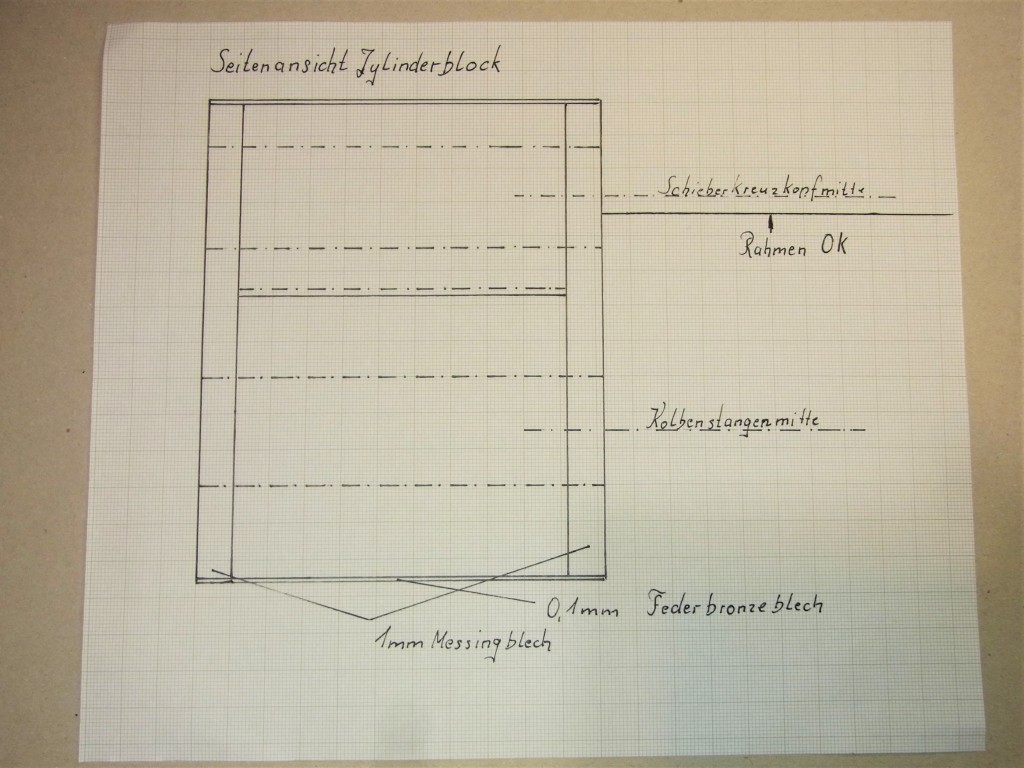

nun möchte ich euch auf den Zeichnungen den Zylinderblock, Kolbenflansch, Kolbenschutzrohr sowie das Schieberschutzrohr vorstellen.
Das Außenblech der Zylinder besteht aus 0,1mm Federbronze und wird mit 0,2mm Schraubimitate befestigt.
Auf den Zeichnungen habe ich eine Auflistung erstellt, woraus 254 Kleinteile gefertigt und verlötet werden müssen.

Bis zum Vorstellungsfoto gibt es einiges zu tun.

Freundschaftliche Grüße
Hans-Dieter
